Остекление ЖК «Резиденция Малевич»: 6 000 м² индивидуального инжиниринга
Комплекс светопрозрачных конструкций жилого квартала и частных вилл в Ромашково: 6 профильных систем, витражи высотой более 8 метров, формулы стеклопакетов до 64 мм и выносной монтаж без мостиков холода.

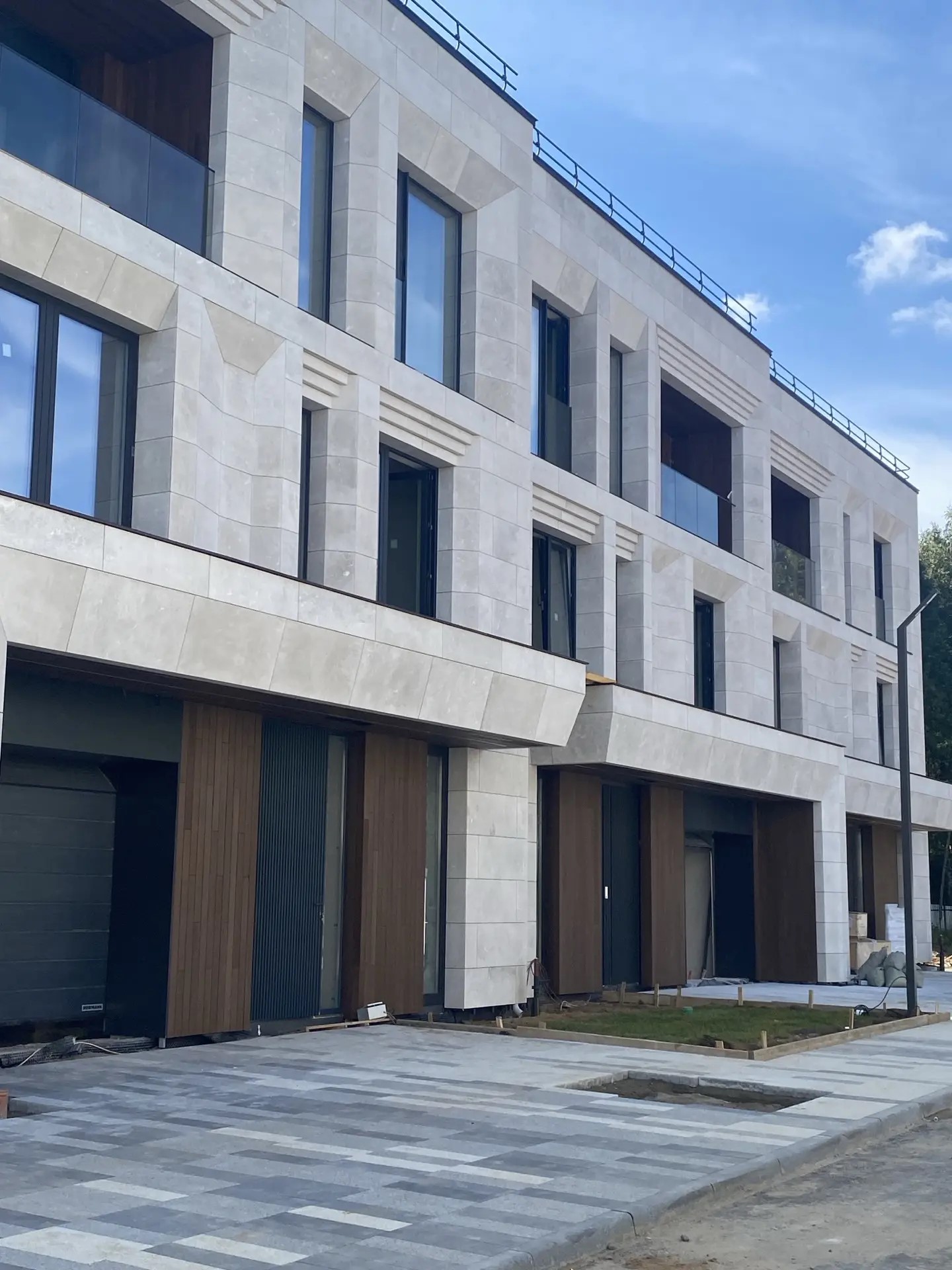

Общий фасадный фронт квартала: монументальное остекление Schüco и Solarlux с. Ромашково · Парк Малевича
6 000 м²
Светопрозрачных конструкций по кварталу и частным виллам
8 050 мм
Максимальная вертикальная отметка цельного витража
3 541 м
Термовкладыша Blaugelb Triotherm для отсечки холода в полу
6 систем
Schüco, Alutech и Solarlux в едином цветовом коде Y22369
Инженерные решения и производственные стандарты
Раздел 01
Крупноформатная статика и проемы
- Флагманская вертикаль 8 050 мм: глухой витраж 2 440 × 8 050 мм (19,64 м²). Стойка поделена по высоте с промежуточным креплением к перекрытию.
- Флагманская горизонталь 9 060 мм: витраж площадью 27,18 м² со встроенной распашной дверью как единое изделие.
- Двухэтажный портал: витраж 3 530 × 5 100 мм (18,00 м²) и подъемно-раздвижная система 5 670 × 3 500 мм с двумя активными путями.
- Угловые решения 90°: структурные угловые витражи без промежуточной угловой стойки.
Раздел 02
Формулы стеклопакетов и термофизика
- 5 формул остекления: двухкамерные пакеты 52, 56, 58, 62 и 64 мм с аргоном и стеклами до 10 мм.
- Селективный дуэт: мультифункциональное стекло Vision IceT снаружи + низкоэмиссионное TopLT внутри.
- Зенитные фонари с подогревом: пакеты с электрообогревом K-Glass, стеклом Phoenix Clear и триплексом на пленке EVA.
- Стемалит: закаленное стекло в цвет фасада скрывает торцы перекрытий, создавая непрерывный зеркальный фронт.
Раздел 03
Фурнитура, автоматика и СКУД
- Биометрический контроль: интеграция Face ID и сканера отпечатка пальца в тело полотна без внешних накладных коробок.
- Усиленные каретки: фурнитура на 350 и 500 кг в подъемно-раздвижных дверях с 4-точечной блокировкой.
- Герметичность 7A: фурнитура Schüco AvanTec SimplySmart с выдержкой давления ветра до 300 Па (до 22 м/с).
- Единый горизонт: высота ручек строго 1 008 мм по всей рабочей документации комплекса.
Раздел 04
Монтажные узлы и скрытая изоляция
- 3 541 п.м. Blaugelb Triotherm: конструкционный термовкладыш под всеми порогами на глубину 150 мм чистого пола.

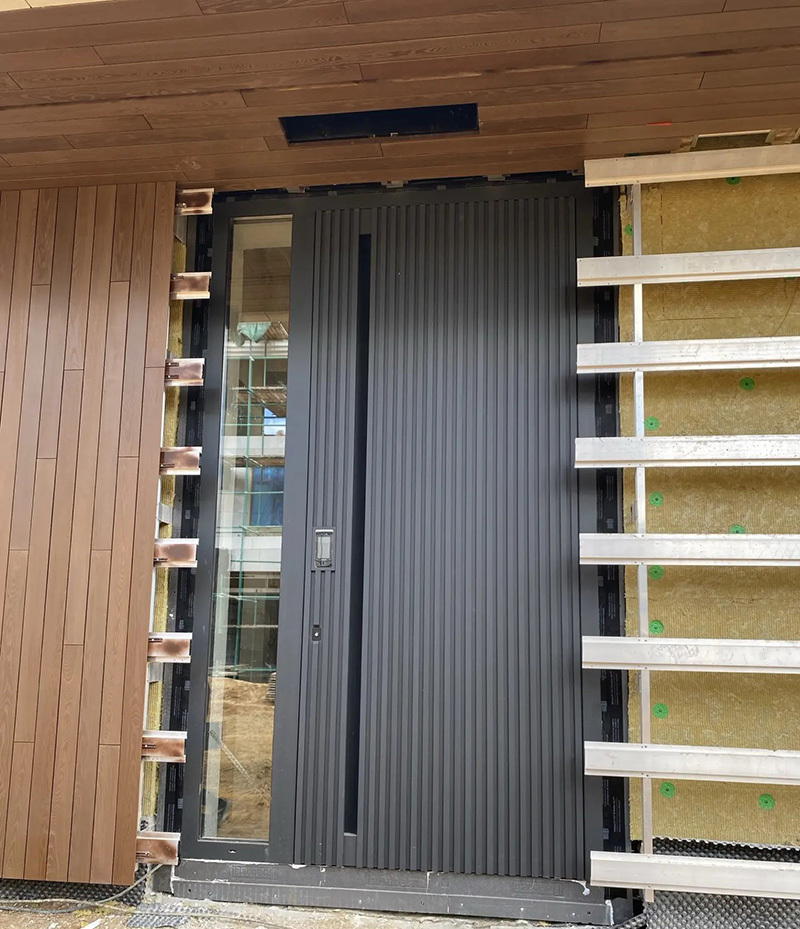

- Выносной монтаж 100 мм: оконные и дверные рамы вынесены непосредственно в слой фасадного утеплителя.
- 1 140 п.м. отливов: подсистема водоотвода из оцинкованной стали, рассчитанная инженерами FUTURA ART.
- Единая колеровка Y22369: совпадение матового оттенка профилей Schüco, Alutech и Solarlux до запуска в производство.
Галерея узлов и этапов реализации
×
❮
❯
Сводная спецификация конструкций
| Общий объем остекления | Более 5 000 м² по секциям комплекса + 1 000 м² по индивидуальным виллам (всего 6 000 м²) |
|---|---|
| Используемые профильные системы | Schüco ASE 80.HI, Schüco AWS 75.SI, Schüco ADS HD 75, Schüco AD UP 75, Alutech ALT.F50, Solarlux CERO III |
| Цветовое покрытие | Порошковая окраска по архитектурному каталогу: оттенок Y22369 (внутри и снаружи) |
| Дверные группы | Около 280 м² дверей индивидуального проектирования с алюминиевым боксом 25 мм и фурнитурой INOX |
| Зенитные фонари и кровля | Более 45 м² зенитных фонарей с подогревом K-Glass (габариты 7 900 × 920 мм и 5 800 × 1 770 мм) |
| Формулы стеклопакетов | Двухкамерные термопакеты 52, 56, 58, 62 и 64 мм со стеклами Vision IceT и TopLT до 10 мм |
| Французские балконы | Стеклянные ограждения из безопасного триплекса 6.6.2 (12 мм) |
| Теплоизоляция основания | 3 541 п.м. термовкладыша Blaugelb Triotherm (высота посадки 150 мм) |
| Монтажное позиционирование | Выносной монтаж на 100 мм в зону фасадной минераловатной теплоизоляции |
Архитектурный кейс в блоге FUTURA
Читайте подробную статью о том, как проектировалось фасадное остекление Schüco при высоте потолков 3,2 метра в клубном квартале Малевич.
Вопросы по проектированию и монтажу
Зачем на зенитных фонарях используется стекло с подогревом K-Glass?
В зимний период на наклонных светопрозрачных конструкциях скапливается снег и образуется наледь. Электрообогрев K-Glass поддерживает плюсовую температуру наружной поверхности, растапливая снег и сохраняя 100% инсоляцию помещений без риска снеговой перегрузки.
В чем преимущество выносного монтажа на 100 мм с Triotherm?
Установка рам на термовкладыш Blaugelb Triotherm с выносом на 100 мм размещает оконный блок строго в слое утеплителя фасада. Это смещает изотерму наружу, полностью ликвидирует мостик холода на стыке плиты и рамы и предотвращает выпадение конденсата на уровне чистого пола.
Как монтируются стеклопакеты массой до 500 кг?
Стеклопакеты крупного формата толщиной до 64 мм монтируются с помощью спецтехники: компактных кранов-пауков и вакуумных присосок с двойным контуром безопасности. Ручной подъем таких элементов исключен.
Как обеспечивается единый тон цвета Y22369 на 6 разных системах?
Конструкции Schüco, Solarlux и Alutech производятся на разных линиях. До запуска профилей в производство технологи FUTURA ART проводят предварительную калибровку порошкового состава и согласование контрольных выкрасов при разном спектре естественного и искусственного освещения.
Закажите инженерный расчет остекления
Проектирование крупноформатных систем Schüco и Solarlux для загородных резиденций и клубных домов.
